HỆ THỐNG MÁY QUÉT LASER 3D DI ĐỘNG- TRIMBLE MX9

Thông tin chung

Thế hệ mới nhất của dòng sản phẩm hệ thống máy quét laser 3D di động của Trimble , Trimble MX9. Bênh cạnh việc sở hữu những tính năng của những dòng máy trước cũng như có những nâng cấp tiên tiến về mặt kỹ thuật. Trimble MX9 là giải pháp hoàn chỉnh từ ngoại nghiệp với những phần cứng kết hợp với phần mềm trực quan tin cậy và hiệu quả giúp giải quyết các công việc nhanh chóng và chính xác hơn.

Hệ thống quét laser 3D di động

Model: Trimble MX9

Hãng sản xuất: Trimble - Mỹ

Tính năng nổi bật:

- Mật độ quyét đám mây điểm rất cao với hình ảnh thu được chân thật.

- Công nghệ tiên tiến Trimble GNSS và công nghệ quán tính.

- Hệ thống thành lập bản đồ nhỏ gọn và

- Cài đặt đơn giản và hoạt động dựa trên trình duyệt với bất kỳ thiết bị thông minh nào.

-Tương thích với các quy trình công việc và phần mềm Trimble hiện có.

- Tăng cường khả năng hỗ trợ từ xa.

Thông số kĩ thuật:

Hệ thống MX9
Tốc độ đo	600 kHz	1 MHz	1.5 MHz	2 MHz
Tốc độ quét( có thể tùy chọn)	Lên đến 500 lần quét/giây
Số lượng Laser quét	2. Có thể điều chỉnh theo 3 phương dọc và ngang.

Laser quét MX9
Loại Laser	1, an toàn cho mắt
Tốc độ đo	300 kHz	500 kHz	750 kHz	1 MHz
Phạm vi quét tối đa, độ phản xạ đối tượng >80%	420 m	330 m	270 m	235 m
Phạm vi quét tối đa, độ phản xạ đối tượng >10%	150 m	120 m	100 m	85 m
Số lượng đối tượng tối đa trên một xung	Thực tế không giới hạn
Phạm vi quét nhỏ nhất	1.2 m
Độ chuẩn xác / Độ chính xác	5 mm/ 3mm
Trường nhìn	360 độ

Hệ thống GNSS- Hệ thống quán tính
Tùy chọn hệ thống đo quán tính- IMU	AP60
Sai số- GNSS bị ngừng
Vị trí (m)	0.02-0.05
Tốc độ( m/s)	0.005
Góc quay( DEG)	0.005
Hướng thực( DEG)	0.015
Sai số- GNSS bị ngừng 60 giây
Vị trí (m)	0.02-0.05
Góc quay( DEG)	0.005
Hướng thực( DEG)	0.015
Phụ kiện
Hệ thống ăng ten đo phương vị ( GAMS)	Có (tùy chọn)
Máy đo chỉ số khoảng cách(DMI)	Có ( tùy chọn)

Camera
Loại	Thứ tự	Gắn	Trường nhìn	Tiêu cự
Cameras cầu 30 MP (6 x 5MP)	1	Cô định	90% hình cầu	4.4 mm
Cameras bên hông 5MP	2	Có thể điều chỉnh( ngang hoặc dọc)	Phương ngang: 53.1 độ Phương dọc: 45.3 độ	8.5 mm
Cameras phía sau 5MP	1	Cố định	Phương ngang: 53.1 độ Phương dọc: 45.3 độ	8.5 mm
Chế độ chụp	Theo khoảng cách hoặc thời gian với tốc độ khung hình tối đa 10 fps

Nguồn
Nguồn điện vào	12VDC( 12V-16V)
Công suất tiêu thụ	350 W

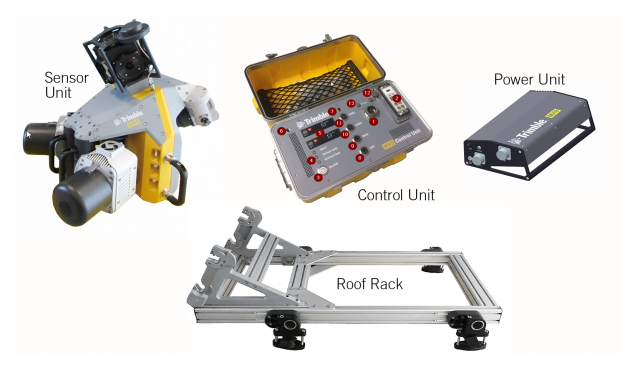

Thành phần hệ thống
Bộ cảm biến	Đi kèm
Bộ điều khiển	Đi kèm
Bộ nguồn	Đi kèm
Giá đỡ	Đi kèm. Thanh chéo tiêu chuẩn thì không đi kèm
Hộp đựng máy	Đi kèm
Phần mềm hiện trường	Trimble Mobile Imaging- TMI, phần mềm trên nền Web, không cần cài đặt.
Cáp từ pin tới bộ nguồn	5m
Cáp từ bộ nguồn tới bộ điều khiển	3m
Cáp từ bộ điều khiển tới bộ cảm biến	5m
Dung lượng lưu trữ	1 bộ( 2x2 Tbytes SSD, có thể tháo rời)
Giao diện điều khiển	Máy tính bảng, laptop có WIFI hoặc cáp LAN.

Tùy chọn hộp phần cứng thứ 3
Cổng ra đồng bộ tại bộ cảm biến	1( NMEA+ PPS)

Đặc tính môi trường
Tốc độ phương tiện tối đa để thu nhận dữ liệu	110 km/h
Tiêu chuẩn ngoài trời	IP64( bộ cảm biến)
Nhiệt độ hoạt động	0^oC đến +40^oC
Nhiệt độ bảo quản	-20^oC đến +50^oC
Độ ẩm( hoạt động)	20% đến 80%
Độ ẩm( bảo quản)	20% đến 95%

Đặc tính vật lý
Kích thước bộ cảm biến	0.62m x 0.55m x 0.62m
Cân nặng bộ cảm biến	37 kg
Kích thước giá đỡ	1.03m x 0.48m x 0.28m
Cân nặng giá đỡ	18 kg

Chức năng và ứng dụng:

- Hệ thống được sử dụng để lập bản đồ tỷ lệ lớn và khả năng quét thu thập dữ liệu nhanh chóng và chính xác. Ở những ngành cụ thể như: Quy hoạch, giao thông vận tải, dịch vụ,..

- Trimble MX9 có khả năng thực hiện: Xây dựng cơ sở dữ liệu, mặt cắt, mô hình 3D, lớp dữ liệu GIS, mô hình độ cao, phân tích khối lượng.

Cách sử dụng:

- Hướng dẫn sử dụng: https://goo.gl/7n49ro

- Hệ thống sử dụng đi kèm phần mềm ứng dụng:

Phần mềm trên nền tảng Web: TMI- Trimble Mobile Imaging: https://goo.gl/7n49ro

Phần mềm Applanix POSPac MMS: https://geospatial.trimble.com/products-and-solutions/applanix-pospac-mms

Trimble Business Center: https://geospatial.trimble.com/trimble-business-center-tutorials

Trimble MX Office: https://geospatial.trimble.com/products-and-solutions/trimble-mx-office-software

Trimble Trident: https://geospatial.trimble.com/products-and-solutions/trimble-trident-office-software

Những lưu ý khi sử dụng:

- Hệ thống được thiết kế để sử dụng trong công nghiệp. Người sử dụng phải được đào tạo tốt.

- Không được sử dụng nguồn điện 110; 230 hoặc 400.
