HỆ THỐNG MÁY QUÉT LASER 3D DI ĐỘNG- TRIMBLE MX2

Thông tin chung

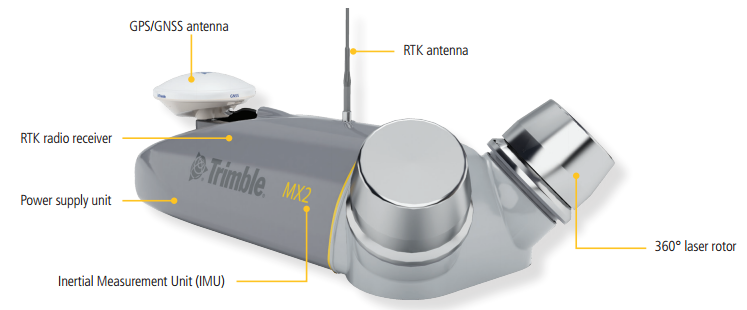

(HÃNG TẠM NGƯNG SẢN XUẤT) Hệ thống máy quét laser 3D di động MX2 là hệ thống tổng hợp hình ảnh không gian được gắn trên phương tiện di động kết hợp với máy quét laser độ phân giải cao và định vị chính xác cao để thu thập dữ liệu đám mây điểm tham chiếu địa lý, ảnh độ phân giải cao các đối tượng trên đường di chuyển. Hệ thống này kết hợp với phần mềm Trident của Trimble đã được chứng minh để trích xuất và phân tích dữ liệu thô để cho ra dữ liệu thông tin địa lý hữu ích.

Hệ thống quét laser 3D di động

Model: Trimble MX2

Hãng sản xuất: Trimble - Mỹ



Tính năng nổi bật:

 - Máy quét laser 3D hiệu suất cao chụp quét đồng bộ đầy đủ đám mây điểm.

- Định vị chính xác sử dụng sự kết hợp chặt chẽ giữa GNSS và hệ thống tham chiếu quán tính.

- Thiết kế nhẹ, chắc chắn và tin cậy với mức tiêu thụ điện năng thấp.

- Lắp ráp triển khai phù hợp với kích thước của các phương tiện di chuyển trên đường bình thường hoặc đường khó khăn, xe địa hình và thuyền.

-Sử dụng với phần mềm Trimble Trident để thu thập dữ liệu, trích xuất và phân tích.



Thông số kĩ thuật:

Hệ thống

Nhiệt độ hoạt động

-10oC đến +50oC

Nguồn điện

12V DC đến 32V DC

Tiêu chuẩn ngoài trời

IP65

Cân nặng

Đầu quét đơn: 17kg.

Đầu quét kép: 25kg.

Hệ thống laser

Loại

Đơn hoặc kép SLM- 250 Class 1 lasers.

Tầm quét

Lên đến 250m

Độ chính xác

±1 cm tại 50 m với thẻ Kodak trắng

Trường nhìn đầu quét

360 độ.

Tốc độ quét

Đầu quét đơn: 20Hz (1200 rpm).

Đầu quét kép: 2 x 20Hz (1200 rpm).

Hiệu suất quét tối đa

Đầu quét đơn: 36000 điểm/ giây.

Đầu quét kép: 72000 điểm/ giây.

Tốc độ xung.

Đầu quét đơn: 36 kHz.

Đầu quét kép: 2 x 36kHz.

Hệ thống định vị.

Loại

Trimble AP20 GNSS-Inertial

Công nghệ

Advanced Applanix IN-Fusion™ GNSS-Inertial integration

Số kênh thu GNSS

220

Thiết bị đo quán tính

Applanix IMU-42 (non ITAR) với tốc độ dữ liệu 200Hz

Xác định phương vị

2 ăng ten GNSS, Applanix GNSS,

Hệ thống đo lường phương vị kết hợp chặt chẽ với dữ liệu IMU

Vị trí ( m)

GNSS không bị ngừng

GNSS bị ngừng 1km hoặc 1 phút.



0.02-0.05 ( xử lý sau)

0.13-0.24( xử lý sau)

Hướng thực. (deg)

GNSS không bị ngừng

GNSS bị ngừng 1km hoặc 1 phút.



0.025( xử lý sau)

0.030( xử lý sau)

Phụ kiện

Máy đo chỉ số khoảng cách(DMI)

Trident Imaging Hub

Xem và định hướng đám mây điểm trong không gian 3D.

Đo lường 3D

Xem lại hình ảnh, tổ hợp hình ảnh và đám mây điểm.

Công cụ chọn điểm và phân loại

Nhập quỹ đạo

Chuyển đổi hỉnh ảnh

Hiệu chỉnh camera và ống ngắm laser.

Hiệu chỉnh màu sắt đám mây điểm RGB

Phát hiện và ghi nhận đối tượng

Nhập, xuất định dạng SHP/DXF

Kết nối cơ sở dữ liệu

Xuất dữ liệu đám mây điểm ( Tùy chọn theo lớp) dưới định dạng LAS 1.1/1.2/1.4 hoặc csv

Bổ sung đặc tính quang trắc/đám mây điểm

Báo cáo lỗi bề mặt.

Trident Factory (Tùy chọn)

Mô hình hóa bề mặt

Mô hình đường( DTM, Mặt cắt ngang, mặt cắt dọc)

Xác định cột biển báo

Đường ngắm ngang/ dọc

Xác định đường biên

Khoảng hở ngang/ dọc

Xác định đường tâm

Xuất định dạng Land XML

Camera 360 độ toàn cảnh

Hệ thống camera

Độ phân giải

30 MP (5 MP x 6 cảm biến)



Trường nhìn

90% toàn bộ hình cầu



Khoảng cách hình cầu

Hiệu chỉnh từ 2m tới vô cực



Nhiệt độ hoạt động

0oC tới +45oC



Nguồn điện tiêu thụ

12 tới 24V,13W qua GPIO



Cân nặng

3.0 kg

Phân tích

Applanix POSPac MMS Trimble Trident Factory

Định vị

Máy đo chỉ số khoảng cách(DMI)

Chức năng và ứng dụng:

 -          Máy dùng để khảo sát thi công, , lập kế hoạch, quy hoạch, thành lập bản đồ, xây dựng cơ sở dữ liệu không gian địa lý, xây dựng mô hình 3D, quản lý và giám sát tài sản.

-          Ứng  dụng trong:

+ Xây dựng

+ Khảo sát

+ Cơ quan thành lập bản đồ

+ Dầu khí

+ Khai thác mỏ

+ Giao thông

+ Điện

+ Cơ quan quản lý nhà nước.



Cách sử dụng:

-          Hướng dẫn sử dụng: https://goo.gl/Km4TZk

-          Hệ thống sử dụng đi kèm phần mềm ứng dụng:

Applanix POSPac MMS: https://geospatial.trimble.com/products-and-solutions/applanix-pospac-mms

Trimble MX Office: https://geospatial.trimble.com/products-and-solutions/trimble-mx-office-software

Trimble Trident: https://geospatial.trimble.com/products-and-solutions/trimble-trident-office-software



Những lưu ý khi sử dụng:

-Người sử dụng phải được đào tạo.

-Các thiết bị phải được vận hành phù hợp với hướng dẫn sử dụng.

-Không cần thiết phải nhìn vào đầu quét  laser.

-Không được chiếu đầu quét laser vào máy bay hoặc phương tiện đi lại ở bất kỳ khoảng cách nào.

-Tất cả bộ phận giá đỡ phải được kiểm tra trước khi hoạt động.

- Người lái xe phải chú ý tổng chiều cao của thiết bị gắn.

-Hệ thống phải được vận hành từ 2 người trở lên, người lái xe không được vận hành hệ thống.



Nhà cung cấp:

- Hệ thống máy quét laser 3d di động- Trimble MX2 được cung cấp và hướng dẫn vận hành trên toàn quốc.

- Giao và hướng dẫn sử dụng tại văn phòng bên mua



CÔNG TY TNHH ĐẤT HỢP

Địa chỉ: Số 2, Đường số 4, Khu Nhà Ở Vạn Phúc 1, Phường Hiệp Bình Phước,  TP.Thủ Đức,  TP.HCM

Tel: (028) 3 6208 606– Fax: (028) 3 6208 600

Mobile: 0903 825 125

Email: cskh@dathop.com.vn

Website: www.dathop.com.vn - www.dathop.com

Hệ thống máy cơ bản:

- Tùy chọn đầu quét đơn hoặc đầu quét kép 360 độ.

-Nguồn

-Ăng ten

-Cáp

-Phần mềm Trimble Trident.

- Phần mềm phân tích: Trimble Trident Imaging Hub.

-Thùng đựng máy.

 Phụ kiện và phần mềm nâng cấp:

-          Camera toàn cảnh 360 độ G360.

-          Máy đo chỉ số khoảng cách

-          Giá đỡ

-          Phần mềm phân tích Trimble Trident Factory.

-          Phần mềm hiệu chỉnh nâng cao độ chính xác GNSS sau: Applanix POSPac MMS
