Tổng quan về phần cứng và các màn hình chức năng của máy thủy bình điện tử Trimble Dini

Máy thủy bình điện tử Trimble DiNi chuyên dùng trong công tác quan trắc lún công trình nhờ tính nhanh chóng và tiện lợi. Đặc biệt, dữ liệu thu thập thông qua mia mã vạch và tự động lưu dữ liệu đo đạc vào máy. Trimble hiện đã cho ra mắc hai dòng máy thủy bình điện tử Trimble Dini là Dini 03 và Dini 07.

Hình 1. Máy thủy bình Trimble Dini.

Cách tháo lắp pin máy thủy bình điện tử Trimble Dini

Hình 2. Cách tháo lắp pin.

- Bước 1: Mở khóa ngăn chứa pin theo hình mũi tên dưới thânmáy.

- Bước 2: Xoay mởkhoang.

- Bước 3: Pin có thể được lấy ra hoặc đưa vào.

- Bước 4: Đóng ngăn chứa pin.

Hình 3. Các bộ phận của Trimble DiNi.

Ốngkính.
Nút điềuquang.
Nút đonhanh.
Nút vi động nhẹ bàn độngang.
Vòng tròn thể hiện360 độ.
Ốc cân bằngmáy.
Đế máy.
Cổng kết nối truyền/trút dữliệu.
Bànphím.
Màn hình hiểnthị.
Cửa sổ cho bọt thủytròn.
Nhìn và điểu chỉnh độ sáng tối của dây chữthập.
Bọtthủy.
Tháo/lắp pin.
Ống nhìn sơ bộ.

Menu của máy thủy bình điện tử Trimble DiNi

Main Menu	Sub Menu	Sub Menu	Description
2 Configuration	Input		Nhập các thông số đầu vào, ngày và giờ.
	Limits/Tests		Nhập các giới hạn đo.
	Adjustment	Förstner Method	Hiệu chỉnh tầm nhìn.
		Nähbauer Method	Hiệu chỉnh tầm nhìn.
		Kukkamäki Method	Hiệu chỉnh tầm nhìn.
		Japanese Method	Hiệu chỉnh tầm nhìn.
	Instrument Settings		Cài đặt hiển thị, âm thanh, ngôn ngữ, định dạng ngày và giờ.
	Settings of recordings		Cài đặt kiểu dữ liệu đo (RMR or R-M), thêm thời gian hoặc nhiệt độ, số điểm tăng.
3 Survey	Single Point Measurement		Đo điểm đơn.
	Line leveling		Đo cao tuyến.
	Intermediate Sights		Đo điểm đơn với chiều cao của trạm máy đang đứng.
	Stake out		Bố trí điểm với cao độ chuẩn
	Continous measurements		Đo liên tục.
4 Calculation	Line Adjustment		Hiệu chỉnh đường.

Bàn phím và màn hình hiển thị

- Bàn phím:

Hình 4. Bàn phím máy thủy bình điện tử Trimble Dini.

- Màn hình hiển thị:

+ Thông tin về chương trình hiện tại, đầu vào và tình trạng pin:

+ Thông tin về tình trạng công việc:

+ Kết quả của phép đo:

+ Thông tin đầu vào của phép đo tiếp theo:

+ Các chức năng và thông tin:

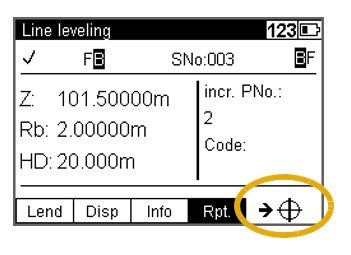

+ Khi các thông tin của phép đo tiếp theo được nhập, biểu tượng này sẽ xuất hiện để chỉ ra rằng thiết bị này sẵn sàng đo lường:

+ Biểu tượng này nhắc nhở khi thiết bị được thiết lập để đo đảo mia:

- Màn hình hiển thị chức năng:

+ Điều hướng với phím trong các menu màn hình để làm nổi bật các mục bạn muốn chọn:

+ Để xác nhận lựa chọn nhấn phím hoặc vào trực tiếp bằng cách nhấn phím số 1:

+ Bấm vào mũi tên trên bàn phím để lựa chọn từ một danh sách xác xác định trước. Bấm Enter để xác nhận.

+ Nhấn phím để làm nổi bật các phím mềm khác nhau. Nhấn Enter để chọn.

+ Nhấn để điều chỉnh lên xuống. Các biểu tượng hiển thị ở góc dưới cùng màn hình chỉ ra các bước tiếp theo.
