Tầm quan trọng của Patch Test trong đo sâu đa tia?

Patch Test luôn được thực hiện trong hệ thống đo sâu đa tia, có thể là trước hoặc sau khi thực hiện thu thập dữ liệu. Vậy Patch Test là gì? Tầm quan trọng của Patch Test đối với dữ liệu trong hệ thống đo sâu đa tia như thế nào? Các giá trị mà Patch Test cung cấp là gì? Hãy cùng Đất Hợp giải đáp các câu hỏi trên trong bài viết dưới đây!

Patch Test là gì? Tầm quan trọng của Patch Test

- Patch Test là gì?

Patch Test là các phương pháp phải được thực hiện nhằm hiệu chuẩn lại dữ liệu đo sâu đa tia. Hiểu theo cách cụ thể hơn, mục đích của Patch Test là hiệu chuẩn lại các giá trị sai số do vị trí lắp đặt khác nhau của các cảm biến so với vị trí trọng tâm của tàu khảo sát.

Một hệ thống đo sâu đa tia được hiệu chuẩn chính xác sẽ hiển thị cùng độ sâu trong các thử nghiệm lặp lại, bất kể các biến số như tốc độ, hướng và chuyển động của tàu.

- Tầm quan trọng của Patch Test trong đo sâu đa tia như thế nào?

Nếu không sử dụng Patch Test trong hệ thống đo sâu đa tia, dữ liệu thu được từ đo sâu đa tia hầu như không có độ tin cậy cao. Việc sử dụng các dữ liệu đó cho các mục đích công việc phía sau cũng vì thế mà trở nên khó khăn hơn rất nhiều. Do đó, hiệu chuẩn Patch Test rất quan trọng và cần phải được thực hiện khi thu thập dữ liệu bằng hệ thống đo sâu đa tia.

Những giá trị cần được hiệu chuẩn trong Patch test

Có 3 giá trị cần phải được hiệu chuẩn lại trong Patch Test, bao gồm: Định hướng của hệ thống DGPS Heading, Cảm biến chuyển động Motion Sensor, và Sonar.

Patch Test có thể được thực hiện trước hoặc sau khi thu thập dữ liệu bằng hệ thống đo sâu đa tia.

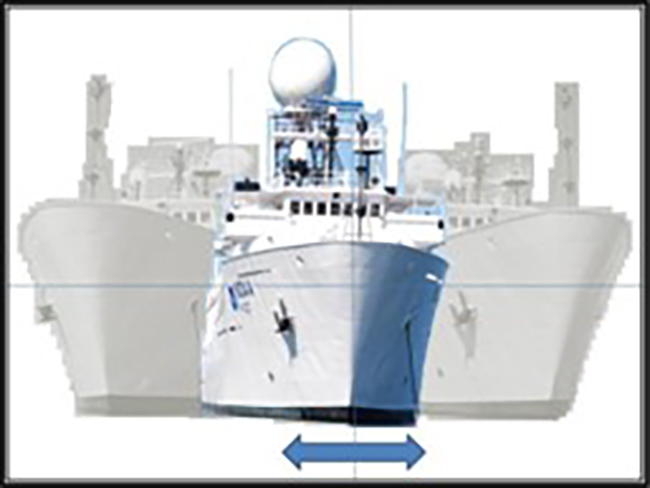

Hình 1. Các giá trị chuyển động của tàu.


Roll (lắc ngang)	Pitch (Lắc dọc)	Yaw (Xoay)

1. Độ trễ GPS (Latency)

Độ trễ giữa thời gian fixed tín hiệu GPS và thời gian dữ liệu đến bộ xử lý trung tâm, có thể gây ra lỗi vị trí. Do đó cần phải thực hiện hiệu chuẩn Patch Test bằng phương pháp sau:

Phương pháp chạy

Hình mô phỏng

Chạy trên cùng một line chạy, cùng một hướng, hai tốc độ khác nhau.

Địa hình chạy: Địa hình phẳng có vật thể hoặc địa hình có máy dốc.

Dữ liệu Latency trước và sau khi hiệu chuẩn Patch Test.

2. Pitch (Lắc dọc)

Là sai số do các lắc dọc do tàu gây ra cho các chùm tia. Cần phải Patch Test bằng phương pháp:

Phương pháp chạy

Hình mô phỏng

Chạy một đường hai lần, cùng tốc độ, ngược chiều nhau.

Địa hình: Địa hình phẳng có địa vật hoặc địa hình có độ dốc.

Dữ liệu Pitch trước và sau khi hiệu chuẩn Patch Test.

3. Roll (Lắc ngang)

Phương pháp chạy

Hình mô phỏng

Chạy một đường hai lần, cùng tốc độ, ngược chiều nhau.

Địa hình: Địa hình phẳng.

Dữ liệu Roll trước và sau khi hiệu chuẩn Patch Test.

4. Yaw (Góc xoay)

Phương pháp chạy

Hình mô phỏng

Chạy 2 đường cùng hướng, cùng tốc độ, độ phủ 2 đường 50%.

Địa hình: Địa hình phẳng có vật thể hoặc địa hình có mái dốc.

Dữ liệu Yaw trước và sau khi xử lý hiệu chuẩn Patch Test.

Patch Test trong đo sâu đa tia có tầm quan trọng nhất định, cung cấp khả năng hiệu chuẩn, đóng vai trò lớn trong quyết định đến chất lượng và độ tin cậy của dữ liệu đo sâu đa tia. Để được tư vấn chi tiết hơn về kỹ thuật Patch Test cũng như giải pháp đo sâu đa tia hiệu quả, bạn hãy liên hệ ngay đến Công ty TNHH Đất Hợp theo HOTLINE 0903 825 125, chúng tôi luôn sẵn sàng hỗ trợ.
