NHỮNG ĐIỀU CẦN BIẾT VỀ MÁY KINH VĨ

Hãy cùng Đất Hợp tìm hiểu chi tiết từng nội dung về máy kinh vĩ nhé!

1. Công dụng:

Máy kinh vĩ là loại máy được đung để đo góc bằng và góc đứng. Ngoài ra còn có thể đo khoảng cách và đo cao trong các công tác điều tra khảo sát thực địa, công tác thi công xây dựng công trình. Cụ thể:

a. Dùng máy kinh vĩ để thiết lập lưới khống chế:

- Dùng máy kinh vĩ để đo "góc bằng"(β) (hình 1.1) lưới khống chế (hình 1.2)

Hình 1.1. Góc bằng giữa hai điểm A và B

Hình 1.2. Lưới khống chế tọa độ

- Dùng máy kinh vĩ để " đo dài / đo khoảng cách cạnh" (hình 1.3)

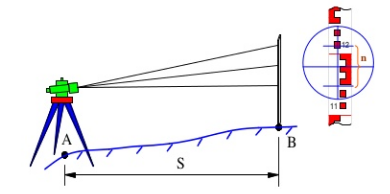

Hình 1.3. Đo dài bằng máy kinh vĩ khi tia ngắm không nằm ngang

Công thức tính chiều dài cạnh: AB: S= K.n.cos²(V)

• K: 100
• n = chỉ trên - chỉ dưới
• V: góc đứng

Trường hợp tia ngắm nằm ngang thì V= 0 => Cos(0) =1 , kh iđó S = K.n

- Dùng máy kinh vĩ để "đo cao" (hình 1.4)

Hình 1.4. Đo cao lượng giác bằng máy kinh vĩ

Công thức tính chênh cao AB: h_AB = S.Tan(V) + i – g

• i: chiều cao máy
• g: chỉ giữa
• V: góc đứng

b. Dùng máy kinh vĩ để thi công công trình dân dụng:

- Bố trí cơ bản công trình: bố trí trục chính, trục phụ, đường thẳng (hình 1.5), mặt phẳng có độ dốc thiết kế (hình 1.6)

Hình 1.5. Bố trí đường thẳng có độ dốc thiết kế

Hình 1.6. Bố trí mặt phẳng có độ dốc thiết kế

- Dùng máy kinh vĩ để " đo độ nghiêng" công trình nhà cao tầng

Hình 1.7. Đo độ nghiêng bằng phương pháp chiếu bằng chỉ đứng của máy kinh vĩ

- Dùng máy kinh vĩ bố trí điểm chi tiết:

Có nhiều phương pháp bố trí điểm chi tiết bằng máy kinh vĩ: phương pháp tọa độ cực (hình 1.8), tọa độ vuông góc, giao hội góc, giao hội cạnh, giao hội hướng, giao hội phía sau, giao hội đường trục.

Hình 1.8. Dùng máy kinh vĩ bố trí điểm bằng phương pháp tọa độ cực

2. Phân loại:

Có 3 loại máy kinh vĩ thường gặp:

- Máy kinh vĩ kim loại: vành độ làm bằng kim loại và đọc số trực tiếp bằng kính lúp

- Máy kinh vĩ quang cơ: vành độ làm bằng vật liệu trong suốt, số đọc truyền lên kính lúp qua hệ thống lăng kính

- Máy kinh vĩ điện tử: máy có thêm bộ phận điện tử cho phép số đọc kết quả đo được hiển thị lên màn hình LCD thay vì phải đọc trực tiếp.

3. Cấu tạo:

Có nhiều loại máy kinh vĩ nhưng dù là loại nào thì cũng có 2 bộ phận chính:

Hình 1.9. Máy kinh vĩ quang cơ NT-2C Hãng Nikon	Hình 1.10. Máy kinh vĩ điện tử GT-118 Hãng GPI

- Đế máy: bộ phận dọi tâm, đế máy, bàn đế và 3 ốc cân

- Thân máy: bàn độ ngang và bàn độ đứng, ống kính, các loại khóa và ốc vi động

Hiện nay trên thị trường có rất nhiều loại máy kinh vĩ, nhưng phổ biến nhất là các loại máy kinh vĩ điện tử. Vì tính dễ sử dụng và không phải lượng số đọc bằng mắt, giá cả lại vừa phải nên nó được ưu tiên trong lựa chọn để sở hữu hơn là các dòng máy kinh vĩ quang cơ. Mặc dù vậy, vẫn có một số đơn vị vẫn thích sử dụng máy kinh vĩ quang cơ vì tính bền bỉ của nó. Tuy nhiên, hiện nay các nhà sản xuất hầu như không còn sản xuất ra dòng máy kinh vĩ quang cơ, các loại máy kinh vĩ quang cơ đang lưu thông trên thị trường đều là máy đã qua sử dụng. Các kỹ sư/kỹ thuật viên trắc địa nên cân nhắc và xem xét kỹ trước khi lựa chọn 1 chiếc máy kinh vĩ quang cơ hay kinh vĩ điện tử để phục vụ hiệu quả nhất cho công việc của mình. Vì mỗi loại đều có những lợi ích riêng.
