Máy toàn đạc Leica Flexline TS07 - Hướng dẫn cách thiết lập trạm máy

Máy toàn đạc Leica Flexline TS07 - Hướng dẫn cách thiết lập trạm máy

Sẽ có 3 kiểu thiết lập trạm máy: Thiết lập trạm máy bằng phương pháp định hướng điểm hướng biết tọa độ, Thiết lập trạm máy bằng phương pháp góc phương vị tới hướng chuẩn và Thiết lập trạm máy bằng phương pháp giao hội.

Máy toàn đạc Leica Flexline TS07 được trang bị phần mềm Leica FlexField, một phần mềm trực quan, dễ sử dụng và quen thuộc. Quy trình làm việc có hướng dẫn và đồ họa và biểu tượng dễ hiểu khi làm việc tại hiện trường. Phần mềm thể hiện rõ các giá trị đo và đảm bảo hoạt động nhanh hơn và tối ưu nhất. Với hệ thống đo khoảng cách chính xác của nó, bạn sẽ có thể đo cho cả lăng kính và trên bất kỳ bề mặt nào.

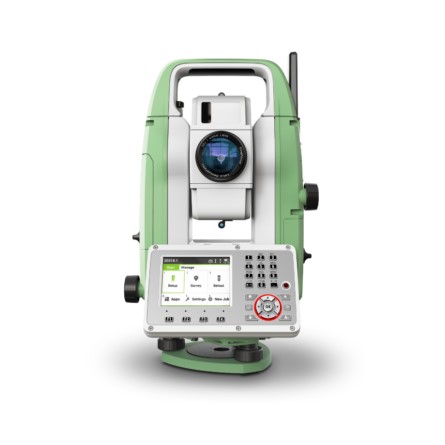

Hình 1. Máy toàn đạc Leica Flexline TS07.

Leica Flexline TS07 cung cấp tính năng AutoHeight đầu tiên trên thế giới dưới dạng một tùy chọn. AutoHeight cho phép thiết bị tự động đo, đọc và đặt chiều cao của thiết bị. Ngăn chặn việc tốn thời gian thủ công và loại bỏ các lỗi nghiêm trọng trong quá trình thiết lập thiết bị khi tính năng mang tính cách mạng này sử dụng tia laser từ thiết bị để đo xuống đất và tự động chuyển phép đo tới phần mềm.

Trong bài biết này Đất Hợp sẽ hướng dẫn thiết lập trạm máy trên máy toàn đạc Leica TS07. Sẽ có 3 kiểu thiết lập trạm máy:

1. Thiết lập trạm máy bằng phương pháp định hướng điểm hướng biết tọa độ

BƯỚC 1: Từ màn hình Main Menu > 1.Setup > F4 (Cont) > Ori. with Coord. > F4 (Cont)

BƯỚC 2: Người dùng nhập thông số trạm máy như tên trạm(Station), cao độ máy (hi) > ấn F3 (Cont) > nhập thông số điểm định hướng, cao độ gương > quay máy ngắm vào gương tại điểm đó ấn nút F1 (Meas) thực hiện đo để kiểm tra độ chính xác đặt trạm và bổ sung trị số góc, cạnh.

 BƯỚC 3: Máy hiện thông báo sai số trạm máy > chấp nhận sai số người dùng ấn phím F4 (Compute) > F4 (Set) > người dùng chọn F2 (Old) để giữ số cũ, chọn F4 (New) để ghi số liệu mới.

Máy hiện thông báo “ Station & Orientation set!” là cài đặt trạm máy thành công.

2. Thiết lập trạm máy bằng phương pháp góc phương vị tới hướng chuẩn

BƯỚC 1: Từ màn hình Main Menu > 1.Setup > F4 (Cont) > Ori. with Angle. > F4 (Cont)

BƯỚC 2: Người dùng nhập thông số trạm máy như tên trạm (Station), cao độ máy (hi) > ấn F3 (Cont) > nhập thông số điểm định hướng như tên điểm(PtID), cao độ gương, góc phương vị > quay máy ngắm vào gương tại điểm đó ấn nút F1 (Dist) thực hiện đo để kiểm tra độ chính xác đặt trạm và bổ sung trị số góc, cạnh > Án phím F3 (Set) để lưu

Máy hiện thông báo “ Station & Orientation set! ” là cài đặt trạm máy thành công.

3. Thiết lập trạm máy bằng phương pháp giao hội

BƯỚC 1: Từ màn hình Main Menu > 1.Setup > F4 (Cont) > Resection > F4 (Cont)

BƯỚC 2: Nhập tên điểm trạm máy và cao độ máy > ấn F3 (Cont)

BƯỚC 3: Nhập thông số điểm đo số 1 bằng cách  nhập tên điềm ấn phím Enter để tìm điểm từ bộ nhớ máy hoặc ấn F2 (New) để nhập điểm mới > quay máy ngắm vào gương tại điểm đó, đặt chiều cao gương và ấn nút F1 (Meas) thực hiện đo xác định trị số góc, cạnh của điểm đo số 1.

BƯỚC 4: Ấn phím F1 (Measure more points) để đo điểm tiếp theo. Các điểm tiếp theo làm tương tự điểm 1

BƯỚC 5: Sau khi đã đo đủ số lượng điểm đo cần thiết (đo tối tối thiểu 2 điểm và tối đa 5 điểm) máy hiện sai số Accur. Posit (sai số mặt bằng), Accur. Height (sai số cao độ), Accur.Hz (sai số góc). Chấp nhận kết quả ấn phím F4 (Compute) để lưu và kết thúc giao hội

 Trong quá trình sử dụng, nếu thiết bị của quý khách xảy ra một trong các lỗi hay có vấn đề về máy hãy liên hệ ngay với chúng tôi – CÔNG TY TNHH ĐẤT HỢP. Chúng tôi cam kết sẽ khắc phục triệt để các lỗi trong thời gian nhanh nhất. Hotline liên hệ: 0903 825 125.
