Hướng dẫn thành lập bản đồ 3D bằng phần mềm Pix4DCapture

Hướng dẫn thành lập bản đồ 3D bằng phần mềm Pix4DCapture

Phần mềm Pix4Dcapture là ứng dụng miễn phí dành cho thiết bị di dộng thông minh, nổi bật nhờ khả năng thành lập bản đồ 3D tối ưu. Để thành lập bản đồ 3D bằng phần mềm Pix4capture cần thực hiện các bước nào? Theo dõi bài viết sau đây để tìm hiểu thêm về chức năng trên Pix4Dcapture nhé!

Phần mềm Pix4D và chức năng thành lập bản đồ 3D

-      Phần mềm Pix4Dcapture là gì?

Pix4Dcapture là một ứng dụng miễn phí được sử dụng để lập kế hoạch bay cho máy bay không người lái, phục vụ công việc lập bản đồ và tối ưu hóa mô hình 3D. Với ứng dụng này, người dùng có thể lập kế hoạch và điều khiển các chuyến chỉ với một thiết bị điện thoại di động.

Phần mềm PIX4Dcapture hỗ trợ cho các loại máy bay không người lái đến từ 3 nhà sản xuất lớn nhất trên thế giới là DJI, Parrot và Yuneec.

Hình 1. Phần mềm Pix4Dcapture là ứng dụng miễn phí dùng trong lập kế hoạch bay và thành lập bản đồ 3D.

-      Thành lập bản đồ 3D bằng phần mềm Pix4Dcapture

PIX4Dcapture giúp máy bay không người lái trở thành một công cụ lập bản đồ 3D chuyên nghiệp. Đây là công cụ hoàn hảo để tự động chụp dữ liệu hình ảnh (RBG, nhiệt) cho các mô hình và thành lập bản đồ 3D một cách tối ưu.

Bên cạnh đó, phần mềm giúp xử lý các hình ảnh sau chuyến bay dễ dàng trên các ứng dụng đám mây hoặc máy tính để bàn, tạo ra các bản đồ và mô hình tham chiếu địa lý được điều chỉnh tùy theo nhu cầu của người dùng.

5 bước thành lập bản đồ 3D bằng phần mềm Pix4Dcapture

-      Bước 1: Tải ứng dụng Pix4Dcapture trên thiết bị di động

Thao tác này để tiến hành các thao tác chuẩn bị bay chụp cho UAV, thiết kế đường bay, khối lượng khu đo, v.v. Ứng dụng hiện tại hỗ trợ trên cả 2 nền tảng là IOS và Android.

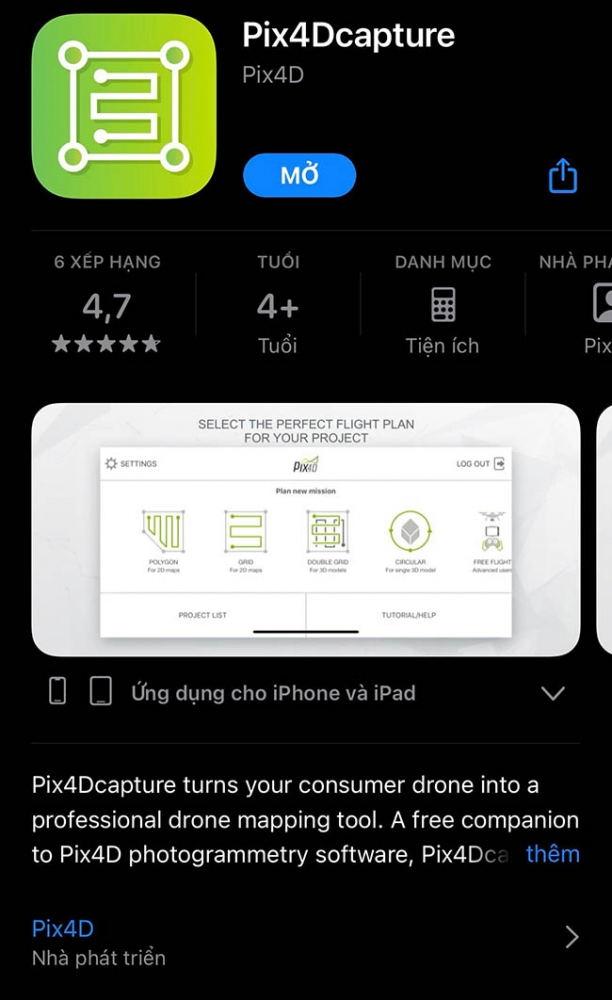

Hình 2. Ứng dụng Pix4Dcapture trên IOS

-       Bước 2: Thiết kế lưới bay chụp UAV

Tại giao diện thiết kế bay của ứng dụng Pix4Dcapture, chọn “Grid Mission” để thiết kế công tác lưới bay chụp của UAV. Chế độ này có ưu điểm là dễ sử dụng, đồng thời dễ cho ra kết quả tối ưu nhất cho người sử dụng.

Hình 3. Giao diện thiết kế khu vực bay trên Pix4D capture.

-      Bước 3: Điều chỉnh các thông số cho khu vực cần thành lập bản đồ 3D

Sau khi truy cập vào giao diện nhìn trên cao của ứng dụng, bạn có thể tự do điều chỉnh tất cả các thông số của khu vực bạn muốn thành lập bản đồ (Kích thước, hướng).

  • Ứng dụng sẽ cảnh báo người dùng khi phát hiện khu vực đã chọn quá lớn để tiến hành bay chụp.
  • Tại vị trí biểu tượng bên góc phải màn hình thể hiện đầy đủ thông tin quan trọng về UAV như: trạng thái kết nối, dung lượng pin khả dụng, v.v.
  • Bạn cũng có thể điều đường bay của UAV, độ cao bay chụp, thời gian bay chụp. Thời gian bay chụp ngắn đồng nghĩa với độ phân giải thấp.
  • Với khu đo khoảng 250m2, thông số 50 sẽ cho ra kết quả tốt và ổn định với thười gian bay chụp rơi vào 4 phút 30 giây.
  • Ứng dụng đồng thời hỗ trợ cho người dùng chế độ camera nếu thật sự cần thiết bao gồm điều chỉnh góc chụp và độ chồng lớp ảnh.
  • Nếu không có nhu cầu điều chỉnh các thông số kích thước, bạn có thể kích hoạt “default size” để chọn kích thước mặc định cho khu đo là 50mx50m với thời gian tương ứng với độ cao chọn (nằm ở góc trái phía dưới màn hình).

Hình 4. Giao diện điều hướng UAV

-       Bước 4: Kết nối bộ điều khiển với thiết bị di động

Khi đã chấp nhận mọi thông số cài đặt, kết nối thiết bị di động của bạn với bộ điều khiển của UAV, đảm bảo rằng nó được sạc đầy đủ pin. Nhà sản xuất khuyến cáo rằng bạn nên nâng cấp phần mềm trên UAV và cả trên bộ điều khiển.

-      Bước 5: Chuẩn bị thực hiện bay

Đặt UAV ở khu vực rộng rãi, nơi không có rừng cây hay các chướng ngại vật khác. Ứng dụng chỉ có khả năng hoạt động khi công tắc bay nằm ở vị trí “F” ngoài cùng bên trái. Nếu ở bất kỳ điểm nào mà bạn muốn điều khiển thủ công, gạt công tắc bay đến vị trí “A”.

Khi đã thật sự hài lòng với hình dáng và kích thước của khu vực thành lập bản đồ, chọn “START”. Đọc kỹ hướng dẫn và chọn “Press for takeoff” để bắt đầu bay.

Sau thao tác này, UAV sẽ bắt đầu tự cất cánh và đi đến độ cao chỉ định từ đầu. UAV sẽ bay hướng về vị trí bắt đầu trước, sau đó di chuyển đến điểm tham chiếu, dừng, chụp ảnh, và lặp đi lặp lại quá trình.

Lưu ý:

  • Luôn sẵn sàng chuyển công tắc về vị trí “A” trong trường hợp có vấn đề xảy ra.
  • UAV sẽ giữ nguyên trạng thái khi có xuất hiện gió lớn

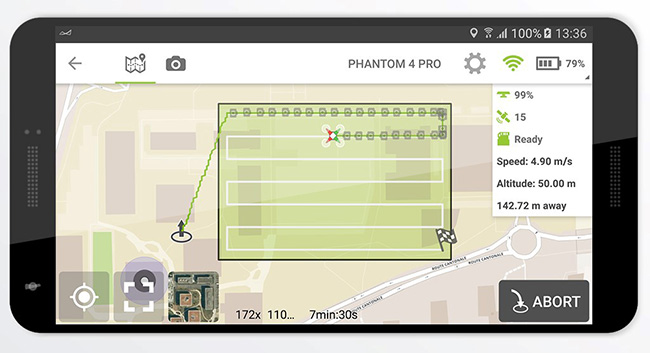

Hình 4: Giao diện quá trình bay chụp của UAV.

  • Khi công tác bay chụp kết thúc, UAV sẽ quay lại vị trí xuất phát. Nhà sản xuất khuyên người sử dụng nên sử dụng chế độ thủ công để thực hiện quá trình này, để UAV có thể quay về đúng vị trí.

Trong quá trình thực hiện, nếu có bất kỳ khó khăn nào với các thao tác trên PIX4Dcapture hoặc thiết bị UAV, đừng ngần ngại hãy liên hệ ngay đến Đất Hợp để được hỗ trợ nhanh nhất! Bên cạnh đó, để được tư vấn hoàn toàn miễn phí và chi tiết hơn về các thiết bị UAV cũng như phần mềm PIX4D chuyên nghiệp, liên hệ ngay đến Đất Hợp qua HOTLINE 0903 825 125, chúng tôi luôn sẵn sàng hỗ trợ bạn!
