Hướng dẫn sử dụng máy định vị vệ tinh Trimble R8s

Máy định vị vệ tinh Trimble R8s GNSS có độ chính xác cao chuyên dùng trong công tác khảo sát thành lập lưới khống chế tọa độ với độ chính xác cao. Ngoài ra Trimble R8s cũng có thể được dùng trong việc khảo sát, thi công công trình như một chiếc máy đo đạc thông minh, có thể thực hiện được tất cả các công việc trắc địa như giao hội, bố trí đường cong, tính diện tích,…

Hình 1. Máy định vị vệ tinh Trimble R8s GNSS.

1. Bảng điểu khiển phía trước

Gồm ba đèn báo (đèn LED) và nút nguồn

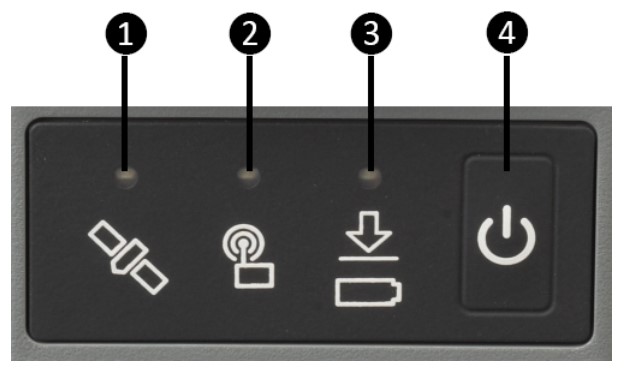

Hình 2. Bảng điều khiển phía trước.

1: Đèn LED theo dõi vệ tinh

2: Đèn LED radio

3: Đèn LED trạng thái nguồn

4: Phím nguồn

- Phím nguồn ngoài chức năng bật tắt thiết bị, thì nó còn là phím thực hiện một số chức năng khác khi ấn giữ theo thời gian nhất định

Mở thiết bị	Nhấn
Tắt thiết bị	Nhấn giữ 2s
Xoá các file Ephemeris (EPH)	Nhấn giữ 15s
Khôi phục đầu thu về ban đầu	Nhấn giữ 15s
Xoá tất cả các file	Nhấn giữ 30s

2. Các cổng kết nối của đầu thu

Hình 3. Các cổng kết nối.

1: Cổng kết nối anten

2: Cổng kết nối cáp DB9 RS-232 và không hỗ trợ nguồn ra vào

3: Cổng kết nối cáp Lemo7 RS-232 và hỗ trợ nguồn ra vào

3. Khả năng kết nối dữ liệu trong khảo sát

Kết nối qua thiết lập GSM cục bộ

Máy định vị vệ tinh Trimble R8s GNSS cho phép thiết lập kiểu đo GMS cục bộ qua phần mềm hiện trường Trimble Access một cách đơn giản và hiệu quả. Có thể kết nối hệ thống trạm Cors ( VNGEONET) hoặc hệ thống các trạm Base. Để biết thêm thông tin hoặc cách thiết lập kiểu đo GMS cục bộ, hãy tham khảo hướng dẫn sử dụng phần mềm hiện trường Trimble Access.

Kết nối qua thiết lập Radio cục bộ

Kiểu kết nối này thông qua hệ thống Raido bên trong của thiết bị Trimble R8s, nên đòi hỏi cần một máy phát và một hay nhiều máy thu. Các máy phát, máy thu này sẽ hoạt động trên một tần số nhất định và xuyên suốt trong quá trình. Để biết thêm thông tin, hãy tham khảo hướng dẫn sử dụng phần mềm hiện trường Trimble Access.

Kết nối qua thiết lập Radio ngoài

Đây là kiểu nối khá phổ biến ở những nơi không thiết lập được kiểu đo GMS và cần độ chính xác cao. Kiểu đo này cần một trạm phát kết nối với bộ Radio ngoài thông qua 2 cổng kết nối của Trimble R8s và một hay nhiều máy thu. Nguyên lý nó cũng như radio cục bộ nhưng khoảng cách kết nối của nó xa rất nhiều lần so với kết nối radio cục bộ.

Các bộ Radio ngoài tương thích với Máy định vị vệ tinh Trimble R8s như :

Trimble TDL 450H

Trimble TDL 450L

Trimble HPB 450

Trimble PDL 450

Để biết thêm thông tin, hãy tham khảo hướng dẫn sử dụng phần mềm hiện trường Trimble Access.

4. Bảo quản và sử dụng thiết bị

- Trách tiếp xúc với các điều kiện môi tường khắc nghiệt như :

+ Dưới nước

+ Nhiệt độ trên 65 độ và dưới –40 độ

+ Ở môi trường chất lỏng và khí ăn mòn

- Trách các nguồn nhiễu và từ trường

- Tắt máy và tháo pin khi không sử dụng

- Bảo quản máy và pin nơi khô ráo và luôn giữ pin ở mức >50%

- Sử dụng đúng bộ sạc

Nếu có bất kỳ vấn đề hay thắc mắc trong quá trình sử dụng. Hãy liên hệ ngay với chúng tôi – Công ty TNHH Đất Hợp để được tư vấn và hỗ trợ kỹ thuật tận tình và chu đáo!HOTLINE LIÊN HỆ: 0903 825 125.
