Hướng dẫn cách tạo thông số job mặc định trên Phần mềm hiện trường Trimble Access

Ngày nay, việc sử dụng thiết bị GNSS RTK phục vụ cho công tác đo đạc đã trở nên phổ biến ở nước ta. Như chúng ta đã biết, mỗi tỉnh thành sẽ có hệ thống kinh tuyến trục riêng cùng với các thông số chuyển đổi sẽ giúp thiết bị chuyển đổi từ hệ WGS84 sang VN2000.

Hiện nay, người dùng sử dụng phổ biến nhất là đo bằng phương pháp dùng trạm Base hoặc sử dụng hệ thống mạng lưới trạm định vị vệ tinh quốc gia Vngeonet. Để sử dụng song song 2 phương pháp này thì mỗi lần người dùng phải đổi lại các thông số chuyển đổi từ WGS sang VN2000 tương ứng cho từng phương pháp dẫn đến việc mất thời gian và nhầm lẫn dẫn đến trường hợp sai sót trong công tác đo đạc ngoài thực địa.

Bài viết này Đất Hợp sẽ hướng dẫn người dùng cách tạo sẵn danh sách kinh tuyến trục các tỉnh và thông số chuyển đổi giữa 2 phương pháp lúc tạo file đo trên phần mềm hiện trường Trimble Access của hãng Trimble.

Hình 1. Cách chọn kinh tuyến trục và thông số chuyển đổi đã tạo sẵn.

BƯỚC 1: Mở phần mềm Trimble Access,nhấn chọn Menu và chọn Setting rồi vào mục Templates

BƯỚC 2: Chọn New để tạo mới trong menu Templates:

BƯỚC 3: Đặt tên kiểu thông số tại hàng Template name:

Ở đây tạo mới theo kinh tuyến trục ở Đồng Nai và thông số đo theo trạm Base hoặc đo theo hệ thống Vngeonet. Trong đó: 7P DONG NAI là 7 thông số của Bộ Tài nguyên và Môi trường, Vngeonet DONG NAI là thông số nhận tự động từ hệ thống mạng lưới định vị vệ tinh quốc gia Vngeonet.

Tiếp theo nhấn chọn dòng Local site, chọn Next cho dòng Key in parameters

BƯỚC 4: Tại menu Key in parameters, chọn Projection để nhập kinh tuyến trục cho tỉnh Đồng Nai.

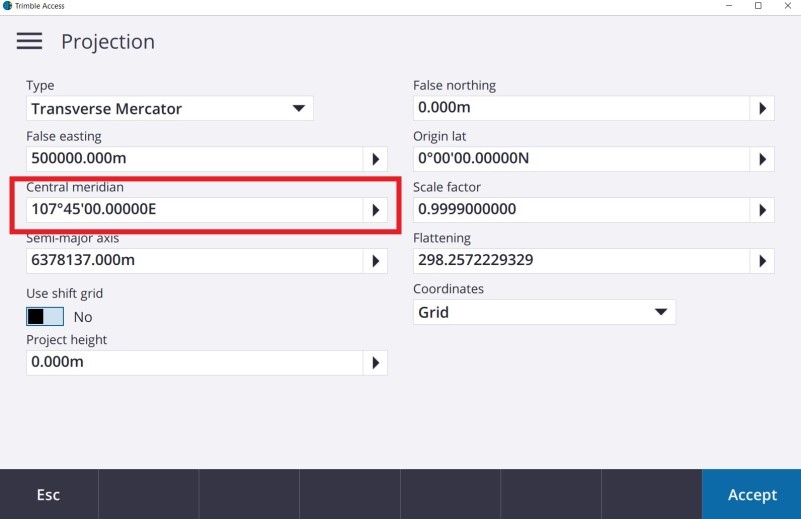

Nhập kinh tuyến trục cho tỉnh Đồng Nai vào dòng Central meridian, ở đây là 107 45.

Kiểm tra lại các thông số như hình, sau đó nhấn chọn Accept.

BƯỚC 5: Tại menu Key in parameters, chọn Datum trans để nhập thông số chuyển đổi.

Thông số đo với trạm Base.

Nếu dùng phương pháp đo trạm Base thì dùng 7 thông số chuyển đổi của Bộ Tài nguyên và Môi trường như hình trên.

Thông số đo với trạm Vngeonet.

Nếu dùng phương pháp đo trạm Vngeonet thì chọn Broadcast RTCM để nhận thông số hiệu chỉnh tự động.

Sau đó nhấn chọn Accept tại màn hình Datum transformation, tiếp tục chọn Accept tại màn hình Key in parameters, để kết thúc quá trình cài đặt nhấn chọn Accept tại màn hình New Template.

Lưu ý: Cách tạo kinh tuyến trục và thông số chuyển đổi của các tỉnh khác làm tương tự.

BƯỚC 6: Tạo File (Job) đo (Ở đây lấy ví dụ đo tại tỉnh Đồng Nai).

Vào Menu, nhấn chọn Job và sau đó chọn New để tạo mới file đo.

Đặt tên file đo tại dòng Job name, tại dòng Template chọn 7P DONG NAI (khi sử dụng trạm Base) hoặc chọn Vngeonet DONG NAI (khi sử dụng trạm Vngeonet) đã tạo trước đó.

Nhấn chọn Accept để hoàn thành việc tạo file đo và kết nối vào thiết bị đo đạc.

Nếu có bất kỳ thắc mắc về kỹ thuật sử dụng của thiết bị, hãy liên hệ đến chúng tôi – Công ty TNHH Đất Hợp để được đội ngũ kỹ thuật hỗ trợ và hướng dẫn tận tình, chu đáo nhất! Hotline liên hệ: 0903 825 125.
