Hướng dẫn cách dẫn mốc cao độ trên máy thủy bình điện tử Trimble Dini

Máy thủy bình điện tử Trimble DiNi chuyên dùng trong công tác quan trắc lún công trình và dẫn lưới đường chuyền độ cao nhanh chóng và tiện lợi. Đặc biệt dữ liệu thu thập thông qua mia mã vạch và tự động lưu dữ liệu đo đạc vào máy. Để dẫn lưới đường chuyền độ cao nhanh chóng với máy thủy bình điện tử Trimble Dini, kỹ sư đo đạc cần nắm rõ về máy và thao tác thực hiện. Hãy cùng xem hướng dẫn được Đất Hợp chia sẻ qua bài viết dưới đây.

Trimble DiNi là thế hệ máy thủy bình điện tử được Trimble cho ra mắt với hai lựa chọn độ chính xác khác nhau. Với hệ thống ống kính tiêu chuẩn độ phóng đại cao như 32x đối với DiNi 0.3 và 26x đối với DiNi 0.7 giúp người dùng có được tầm nhìn tốt nhất cả trong điều kiện môi trường không thuận lợi.

Hình 1. Máy thủy bình Trimble Dini.

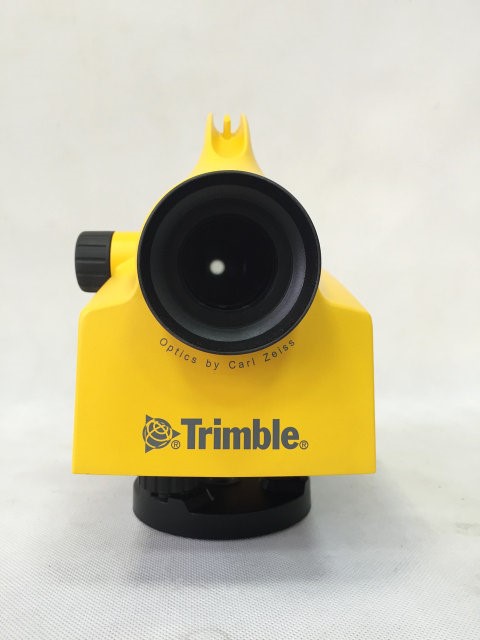

Hình 2. Hệ thống ống kính của Trimble DiNi.

Một số tính năng nổi bật của Trimble DiNi như sau:

Xác định dữ liệu cao độ một cách chính xác bằng phím bấm nhanh chóng và dễ dàng.
Loại trừ sai số và giảm thiểu chỉnh sửa với giá trị đọc dạng số.
Truyền dữ liệu một cách dễ dàng từ thiết bị đến văn phòng phục vụ cho công tác nội nghiệp.
Trường đo đạc nhỏ nhất lên đến 30 cm.
Nhanh hơn đến 60% so với các dòng máy thủy bình tự động thông thường

Hình 3. Mia Invar 2 mét dùng cho máy Trimble Dini.

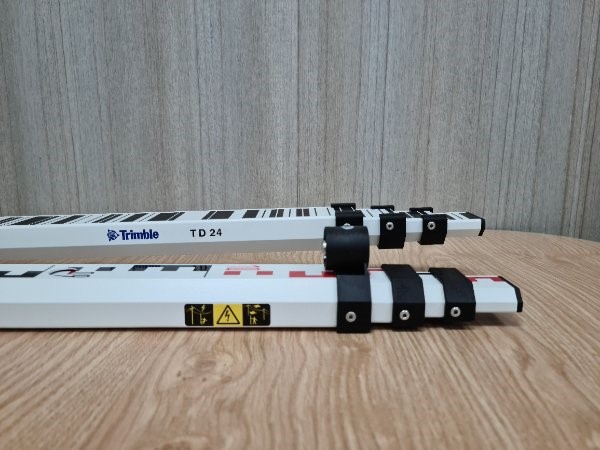

Hình 4. Mia mã vạch 4 đoạn 4 mét dùng cho máy Trimble Dini.

Trong bài viết này, Đất Hợp sẽ hướng dẫn bạn cách dẫn cao độ trên máy thủy bình điện tử Trimble Dini.

Máy thủy bình Trimble Dini được sử dụng chung với mia mã vạch của hãng, nguyên lý hoạt động của máy là bộ đọc trong máy sẽ phát ra tia hồng ngoại để đọc số trên mia mã vạch. Các dữ liệu đo đạc sẽ được hiển thị trên màn hình của máy như số đọc mia, khoảng cách từ máy đến mia, chênh cao giữa 2 điểm…và được lưu vào bộ nhớ của máy.

Vậy công tác dẫn cao độ bằng máy thủy bình Trimble Dini được thực hiện theo các bước cơ bản như sau:

Thu thập tài liệu gốc và số liệu gốc
Thiết kế lưới độ cao
Khảo sát, chọn điểm trên các đường độ cao
Xây mốc độ cao
Lựa chọn máy móc và thiết bị
Tiến hành đo ngắm
Xử lý số liệu, tính toán kết quả bình sai và báo cáo tổng kết

Trước khi tiến hành đo ngắm bằng máy thủy bình điện tử Trimble Dini, thiết bị phải được hiệu chuẩn kiểm định tại các trung tâm hiệu chuẩn kiểm định để đảm bảo sai số hệ thống của máy đúng theo tiêu chuẩn của nhà sản xuất.

Sử dụng chân ba đặt bằng gỗ hoặc nhôm để tiến hành đặt máy, cân bằng máy bằng cách điều chỉnh cao thấp chân máy để đạt độ cân bằng tương đối, sau đó điều chỉnh 3 con ốc trên đế máy để bọt thủy tròn vào giữa tâm. Cách đặt trạm máy phải đảm bảo chiều cao tia ngắm không được thấp hơn chân mia và không vượt quá chiều cao mia. Khoảng cách từ máy đến điểm A tùy thuộc vào chiều dài đoạn dẫn truyền và việc thông hướng của tia ngắm. Thường thì khoảng cách từ máy đến mia <80m và chênh lệch giữa các mia không nên vượt quá 1.5m.

Tiến hành khởi động máy bằng cách nhấn giữ phím nguồn, sau đó khai báo file đo và cách đo, thông thường sẽ sử dụng 2 cách đo trên máy là BF và BFFB. Chúng ta ngắm vào ống ngắm sơ bộ để định hướng vị trí của mia, sau đó ta vặn nút điều quang kết hợp với nút vi động sao cho hình ảnh nhìn được trên mia rõ nét nhất, nhấn phím đo để máy tiến hành đọc số mia. Làm tương tự các bước cho các trạm máy tiếp theo.

Dữ liệu số đọc mia, chênh cao, khoảng cách từ máy đến mia sẽ được hiển thị trên màn hình máy và lưu trữ vào bộ nhớ máy. Nếu chúng ta khai báo cao độ của điểm đầu và điểm cuối thì máy sẽ tự động tính tổng chênh cao giữa 2 mốc đầu cuối khi có lệnh kết thúc đo. Dữ liệu lưu trữ trong máy đo sẽ được trút ra bằng USB hoặc thông qua phần mềm Data Transfer ở định dạng thông dụng nhất là .TXT.

Hình 5. Số liệu mẫu được trút ra từ Trimble Dini.

Số liệu được xử lý bằng các phần mềm chuyên dụng trong đo đạc, sau đó lập bảng thành quả độ cao sau bình sai và báo cáo thuyết minh kỹ thuật kết quả bình sai.

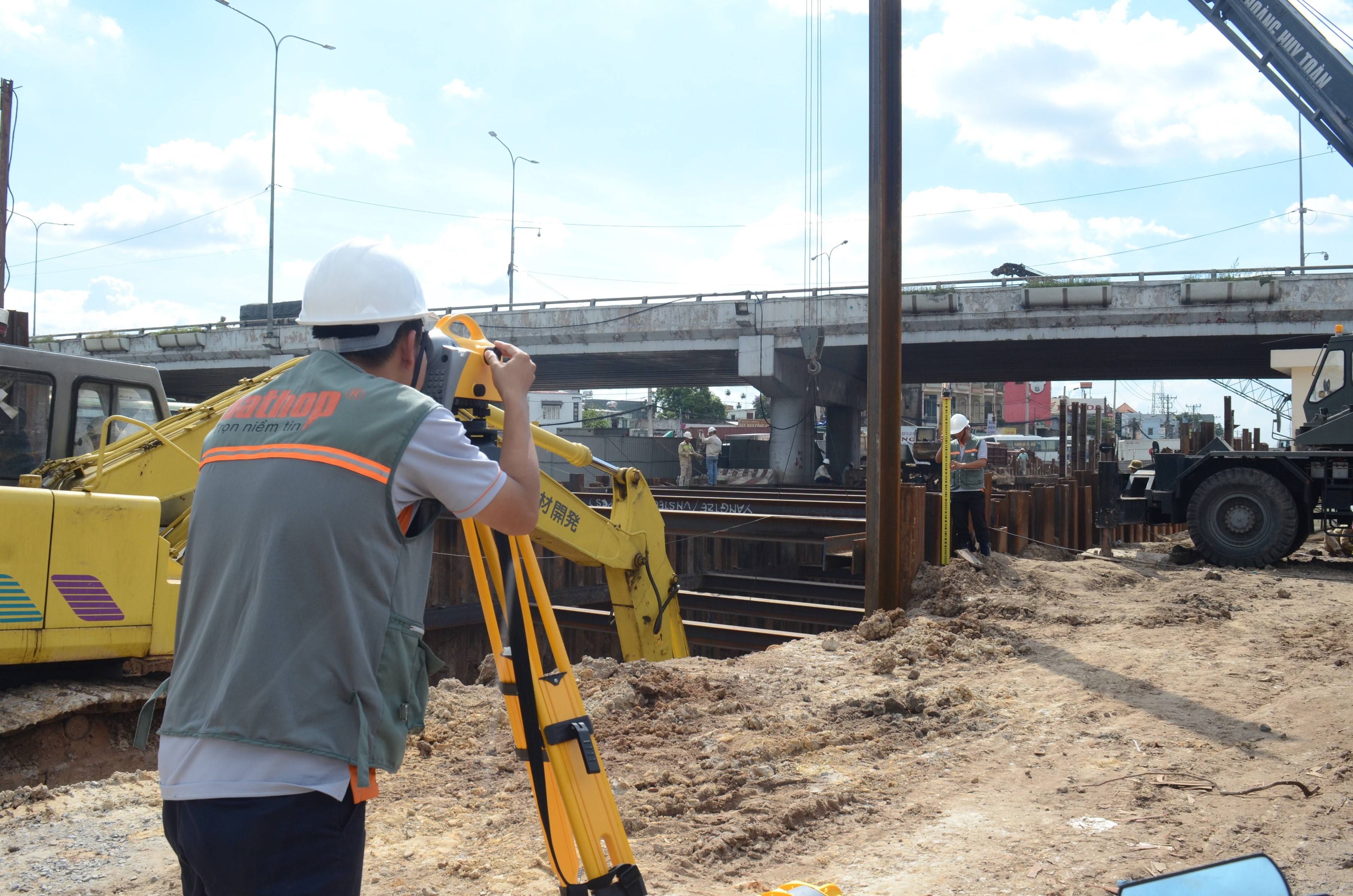

Hình 6. Trimble DiNi đo đạc tại công trường.
