Bộ đôi Trimble MX50 và X7 giúp tiết kiệm thời gian thu thập dữ liệu chính xác của Công ty Pháp

Giải pháp quét 3D di động cung cấp độ chính xác và hiệu suất tốt nhất

Neocapture được thành lập từ tháng 9 năm 2021, là một doanh nghiệp chuyên cung cấp các giải pháp địa hình, giải pháp hệ thống và mô hình hoạt động cho đa dạng đối tượng khách hàng như: Chính quyền địa phương, công ty xây dựng, hay các đơn vị cung cấp dịch vụ địa hình. Ông Luc Coustau, chủ tịch Neocapture, cho biết: “Hoạt động chính của chúng tôi là thu thập dữ liệu không gian địa lý với hiệu suất cao thông qua quét 3D động và tĩnh, cũng như chia sẻ dữ liệu này với các công cụ mới.”.

Ông chia sẻ thêm: “Tôi bắt đầu khảo sát vào năm 1990 và tôi luôn có cơ hội sử dụng thiết bị Trimble. Tại Neocapture, nhu cầu phát triển hiệu suất mạnh mẽ trong thời gian gấp rút, đã thúc đẩy chúng tôi đầu tư vào các giải pháp của Trimble. Vì vậy, chúng tôi đã chọn hệ thống lập bản đồ di động Trimble MX50, một hệ thống quét 3D động, dễ dàng triển khai. Ngoài ta, MX50 cũng cần có bộ phần mềm thích hợp, hỗ trợ từ tính toán quỹ đạo, tạo ra các đám mây điểm, chế độ xem toàn cảnh  360°, cho đến các công cụ tự động đăng ký và khai thác.

Trong dự án này, chúng tôi đã gắn MX50 lên một chiếc xe và sử dụng trong hơn 1.500km, mang lại một hệ thống tối ưu với hiệu suất tốt, độ chính xác cao nhất từ trước đến nay.”

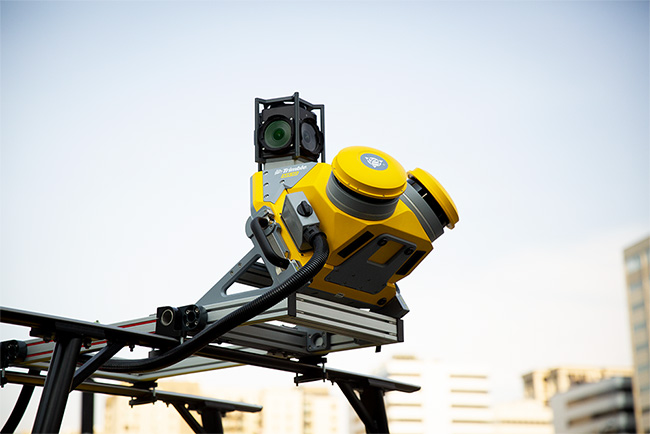

Hình 1. Giải pháp quét 3D động Trimble MX50.

Bộ đôi Trimble MX50 và Trimble X7 đảm bảo hiệu quả tối đa ngay cả trên địa hình khó khăn

Lần sử dụng thiết bị Trimble gần đây nhất của Neocapture trong năm nay liên quan đến một hợp đồng hành chính, mà theo đó cần phải đáp ứng nhu cầu thu thập dữ liệu trên hàng chục kilomet đường quốc lộ đại diện cho các cấp trung ương.

Mục đích của việc thu thập này nhằm thực hiện các nghiên cứu để tạo ra một con  đường dành cho xe đạp và thực hiện cải tạo một con kênh dài khoảng 1,5 kilomet nằm ở trung tâm thành phố. Đối với nhiệm vụ thứ hai, việc thu thập dữ liệu đặc biệt phức tạp, vì nó liên quan đến nhiều tác động đối với các tuyến đường, chẳng hạn như các kết cấu giao lộ, cầu cảng,  v.v…

Coustau phát biểu rằng: “Một trong những kết quả thu được là dữ liệu LiDAR, các đám mây điểm được tạo ra tĩnh với máy quét 3D Trimble X7 và những đám mây được tạo ra khi đang di chuyển với hệ thống Trimble MX50 phải hoàn toàn nhất quán với nhau.”

Hình 2. Giải pháp quét 3D tĩnh Trimble X7.

Để khảo sát đường đô thị, Trimble MX50 được lắp đặt trên nóc ô tô, trong khi Trimble X7 được sử dụng để khảo sát kênh đào, trong ba đoạn dài khoảng 500 mét, mỗi đoạn gồm khoảng 25 trạm quét. Quỹ đạo do MX50 cung cấp được tính toán bằng phần mềm Applanix POSPac MMS và các đám mây điểm được tạo, phối’ màu, kiểm tra và đối chiếu GCPs (Điểm kiểm soát mặt đất) trên phần mềm Trimble Business Center (TBC).

Hình 3. Trong dự án này, Trimble MX50 được lắp trên nóc ô tô.

Sự kết hợp tối ưu giữa các đám mây điểm

Coustau chia sẻ: “Chúng tôi nhập những tệp này vào dự án trong TBC, tại vị trí của các tệp Trimble MX50, với hệ tham chiếu dựa trên yêu cầu của khách hàng. Dữ liệu từ Trimble X7 đã hình thành ba đám mây điểm được tham chiếu địa lý (khoảng 500 mét), các trạm này được hợp nhất hoàn hảo với nhau.”

Ông Coustau trình bày thêm: “Để phối hợp các đám mây điểm mà không gây ra biến dạng, với mổ đám mây điểm được tạo bởi Trimble MX50 (dựa theo phép chiếu phù hợp), chúng tôi tìm kiếm những điểm nổi bật chung giữa 2 đám mây điểm, sau đó tạo GCPs (bằng công cụ của CAD) trên dữ liệu của Trimble MX50, được sử dụng để tái tham chiếu các điểm trên dữ liệu đám mây của Trimble X7 trong TBC, do đó các điểm ăn khớp với nhau một cách hoàn hảo.”.

Tốc độ thực hiện và xử lý đáng kinh ngạc của hai giải pháp quét đến từ Trimble

Các hiệu quả sau đây đã được quan sát trên dự án khi độ chính xác yêu cầu là 2 cm:

• Thu thập với Trimble MX50 trên đường đô thị trong vòng nửa ngày.
• Thiết lập các điểm địa hình được sử dụng để kiểm soát và thiết lập lại (góc của dải tín hiệu ngang màu trắng) trong vòng một ngày.
• Thu nhận quét Trimble X7 cho kênh đào trong vòng một ngày.
• Xử lý tổng thể trong văn phòng trong vòng 3 ngày.

Hình 4. Các khu vực đám mây được tạo ra bởi hai công nghệ (quét động Trimble MX50, quét tĩnh Trimble X7) và được tập hợp trong một dự án duy nhất.

Hình 5. Cấu hình kênh được chụp cho thấy những chi tiết nhỏ nhất.

Những lợi thế chính là tốc độ thực hiện và xử lý dữ liệu được cung cấp bởi MX50 và X7 nhờ vào các công cụ tích hợp. Coustau nói rằng Trimble X7 rất dễ sử dụng, đặc biệt đối với những nhân viên đã có kinh nghiệm quét tĩnh. Giải pháp đã được thiết kế để sử dụng với phần mềm Trimble Perspective tại hiện trường, cho phép tập hợp các đám mây và hiển thị trực quan quá trình thu nhận tại chỗ. Hệ thống MX50 và phần mềm thu nhận TMI đã hoạt động tốt cùng nhau.

Kết hợp hoàn hảo giữa giải pháp phần cứng với phần mềm bổ sung

Coustau nói: “Chúng tôi sử dụng cả hai hệ thống Trimble để tạo ra dữ liệu thô (các đám mây điểm) với chất lượng cao nhất có thể (các đám mây điểm được tô màu, phân loại và làm gọn). Chúng tôi tăng cường chia sẻ những đám mây điểm này với người dùng cuối thông qua nền tảng Geocassini.

Quy trình trực tuyến, có thể truy cập ở chế độ Saas, cho phép hiển thị trực tuyến cũng như số hóa trực tiếp trên đám mây hoặc xuất nhập dữ liệu hiện có (DXF, SHP, v.v.) và trực tiếp trên đám mây để kiểm soát và sửa đổi. Chúng tôi cũng sử dụng TBC để số hóa và trích xuất tự động các phần tử (chẳng hạn như cột), sau đó chúng tôi xuất dưới dạng tệp DXF (định dạng vẽ eXchange) để hoàn thiện dự án bằng công cụ CAD.”

Hình 6. Đăng ký quét tĩnh đến động trong phần mềm Trimble Business Center và các bản quét Trimble MX50 được tạo bằng phần mềm Trimble Business Center.

Các sản phẩm được cung cấp bởi Neocapture là kế hoạch địa hình cổ điển, mô hình hóa hoặc dữ liệu thô (đám mây điểm được phối màu), được chia sẻ trên nền tảng Geocassini. Theo kinh nghiệm của mình, ông Coustau khuyên người dùng nên sử dụng các giải pháp Trimble cho các dự án tương tự vì lý do dễ sử dụng (bộ phần mềm tương thích, hệ thống dễ triển khai) và tốc độ thực hiện.
