3 chế độ quét trên máy scan 3D laser Trimble X7 có gì đặc biệt?

Ba chế độ quét trên Trimble X7 được cung cấp đến người dùng trên phần mềm Trimble Perspective là : Chế độ quét tiêu chuẩn - Standard mode, Chế độ quét trong nhà – Indoor Mode và Chế độ quét độ nhạy cao - High Sensitivity mode. Mỗi chế độ quét đều có những đặc điểm và trường hợp ứng dụng riêng.

Standard mode - Chế độ quét tiêu chuẩn

Chế độ quét tiêu chuẩn Standard mode là chế độ được thiết lập cơ bản trên Trimble X7. Ở chế độ này, thiết bị quét ở tốc độ cao (500 kHz), thu thập dữ liệu ở phạm vi ngắn với mật độ điểm quét cao.

Một ví dụ về dữ liệu quét ở chế độ quét tiêu chuẩn trên Trimble X7. Khi đặt thiết bị Trimble X7 quét cách kết cấu đường trên cao ở phạm vi khoảng 35m.

Hình 1. Dữ liệu quét ở chế độ quét tiêu chuẩn trên Trimble X7.

Indoor Mode - Chế độ quét trong nhà

Chế độ quét trong nhà được sử dụng trong trường hợp cần quét trong nhà, khu vực môi trường hẹp, mặt bằng phẳng ổn định và khoảng cách mà chế độ quét này khả dụng trong khoảng 30 mét. Chế độ quét này sẽ bỏ qua bước thực hiện để hiệu chỉnh và cân bằng thiết bị mỗi lần quét, giảm thời gian quét xuống còn 1 phút mà không làm giảm chất lượng dữ liệu, để rút ngắn thời gian quét tổng thể và tăng năng suất cho các dự án trong nhà. Mức tăng năng suất khoảng 35% khi so sánh với chế độ quét Tiêu chuẩn 2 phút. Để đảm bảo độ chính xác, cần thực hiện hiệu chỉnh và chạy kiểm tra cân bằng thiết bị ở trạm quét đầu tiên sau đó có thể tiếp tục thực hiện chế độ quét Indoor mode.

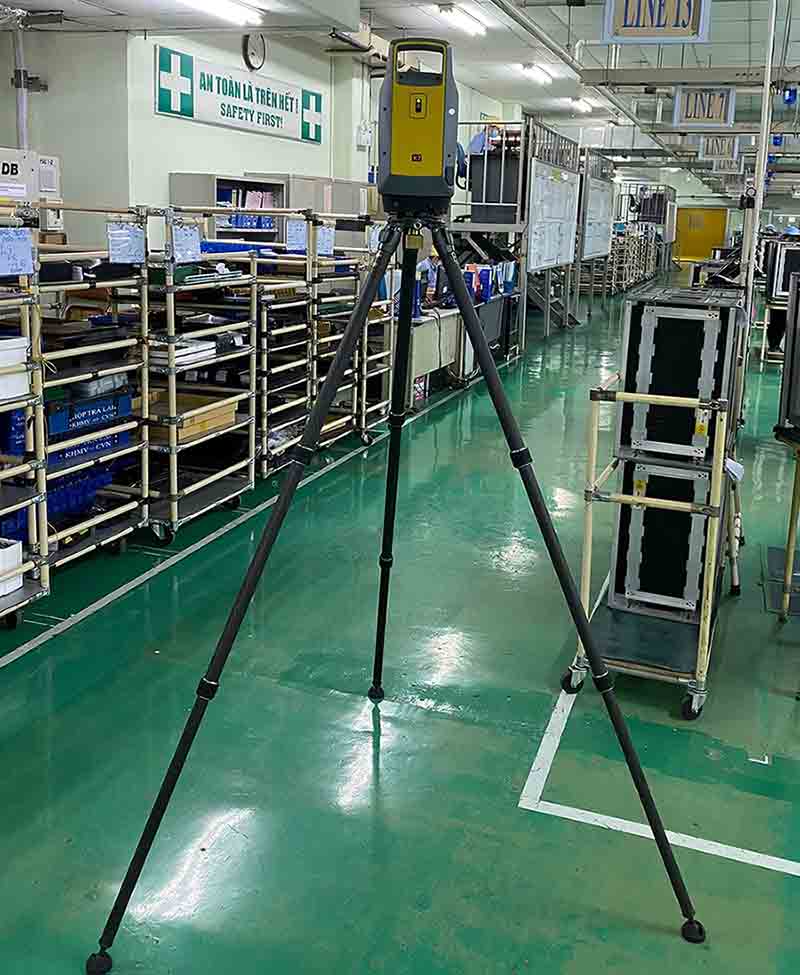

Hình 2. Chế độ quét Indoor mode giúp năng suất khoảng 35% khi so sánh với chế độ quét Tiêu chuẩn 2 phút.

High Sensitivity mode - Chế độ quét độ nhạy cao

Chế độ quét độ nhạy cao High Sensitivity mode cho phép máy scan 3D laser Trimble X7 quét tốc độ thấp hơn (166 kHz) tuy nhiên cho phạm vi quét xa hơn và đặc biệt quét các bề mặt tối hay sáng bóng tốt hơn. Các bề mặt vật thể tối hoặc sáng bóng, phản xạ nếu dùng các thiết bị quét laser 3D hiện tại thì rất khó có thể thu thập dữ liệu một cách đầy đủ. Chế độ quét độ nhạy cao trên Trimble X7 tăng cường sức mạnh của tia laser để giúp quét các bề mặt khó như vật thể tối ở xa hơn, đường ống sáng bóng hoặc vật thể tối, sáng bóng như ô tô.

Ảnh chụp màn hình phần mềm Trimble Perspective dưới đây thể hiện được sức mạnh của chế độ quét độ nhạy cao khi quét được dữ liệu các thanh lan can tối màu trên đường trên cao.

Hình 3. Dữ liệu quét ở chế độ quét độ nhạy cao trên Trimble X7.

Tóm tắt về 3 chế độ quét và thông số của từng chế độ quét trên Trimble X7 như sau :

Thời gian quét (phút)	Chế độ quét	Khoảng cách giữa các điểm ở 10 m (mm)	Khoảng cách giữa các điểm ở 35 m (mm)	Khoảng cách giữa các điểm ở 50 m (mm)	Khoảng cách giữa các điểm ở 80 m (mm)	Số lượng điểm quét (Mpts)
1	Indoor	11				12
2	Standard	11	40	57	91	12
4	Standard	5	18	26	41	58
7	Standard	4	12	18	28	125
4	High Sensitivity	9	33	47	75	17
7	High Sensitivity	6	21	30	48	42
15	High Sensitivity	4	13	19	30	109

Để tìm hiểu thêm về các chế độ quét trên máy scan 3D laser Trimble X7 cũng như khả năng ứng dụng của thiết bị, hãy liên hệ ngay Công ty TNHH Đất Hợp qua HOTLINE 0903 825 125 để được hỗ trợ nhanh nhất!
